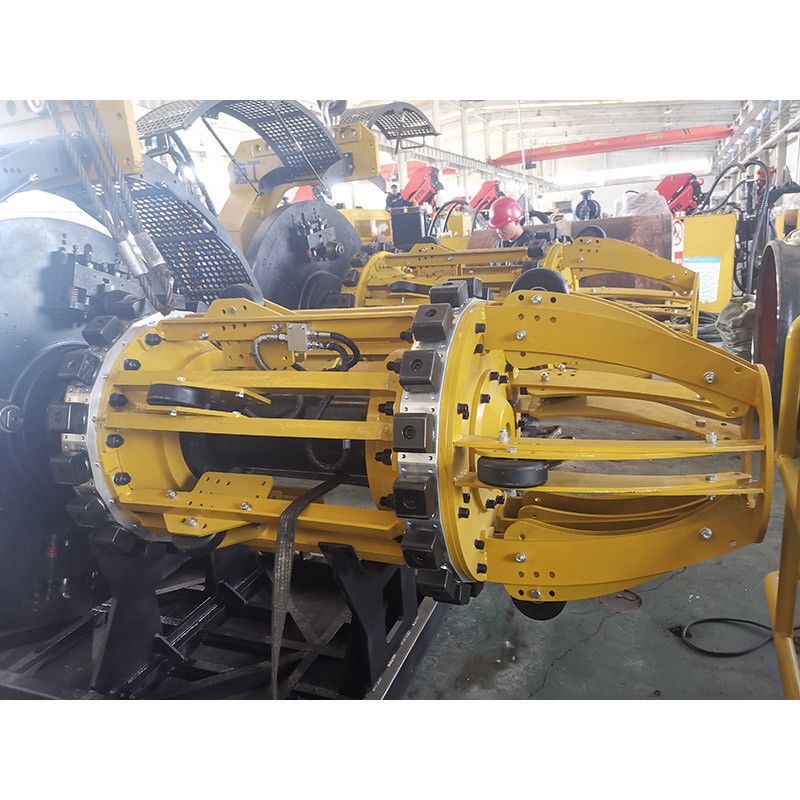

Pneumatische Innenrohr-Ausrichtungsklemme. Rohrschweiß-ausgerichtete Ausrüstung. Interne Rohrleitungs-Ausrichtungsklemme
Einführung
Die pneumatische Innenausrichtungsklemme der HGND-Serie erzeugt eine Radialkraft von der Innenseite des Stahlrohrs, um zwei Rohröffnungen schnell auszurichten und so den Anforderungen des Rohrleitungsschweißens gerecht zu werden.Es arbeitet und steuert mit Druckluft als Energiequelle.
| Artikel | Einheit | Hauptparameter | |||||
| Modell | - | HGK0814 | HGK1624 | HGK2430 | HGK3240 | HGK3648 | HGK4856 |
| Rohrgröße | - | 8-14 | 16-24 | 24-30 | 32-40 | 36-48 | 48-56 |
| Rohrwandstärke m | m'm | 10-22 | 10-22 | 14.6-30 | 14.6-30 | 14,6-50 | 14,6-50 |
| Drehzahl der Spindel | U/min | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 |
| Spindelvorschubgeschwindigkeit | mm/min | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 |
| Messerblock Nr | - | 2-3 | 3-4 | 4 | 4 | 4 | 4 |
| Schneidender Schlaganfall | mm | 90 | 90 | 90 | 90 | 90 | 90 |
| Gewicht | T | 1.2 | 2.5 | 3.5 | 4 | 4.2 | 4.5 |
Besonderheit
1.Die interne pneumatische Line-Up-Klemme ist für den Einsatz bei Rohrverlegungsschiffen und Onshore-Projekten vorgesehen.
2. Die pneumatische interne Ausrichtungsklemme ist speziell zum Ausrichten von Rohren vor dem Pipeline-Schweißprozess gedacht. Der große Bereich von 6 Zoll bis 80 Zoll, FESTO-Ventil, Ingersoll- oder German COOPER-Antriebsmotor und optimales Design erwiesen sich vor Ort als beste Leistung bei der Offshore-Rohrverlegung Binnenschiff- und Onshore-Projekt.
3. Das Kupferstützschuhsystem wäre mit einer internen Ausrichtungsklemme für das automatische Schweißsystem ausgestattet.
4. Spülsystem für die Argon-Schweißdose, ausgestattet in der internen Verbindungsklemme für das CRA-Pipeline-Projekt.
5.Interne Ausrichtungsklemme, die pneumatisch gesteuert wird, um den Klemmschuh auszudehnen/einzuziehen, und ein elektrisches Ventil zur Bewegungssteuerung aufweist, ist bei der Offshore-Rohrverlegung beliebt.
6. Es gibt auch selbstfahrende und selbstbremsende Einstellungen für die interne Rohrausrichtungsklemme DKQ406 und höher, Fahrgeschwindigkeit: 0–1 m/s.
| Model | Rohrgröße | Kolben-Nr | Kolbenkraft | Motorleistung | Motor-Nr. | L | W | H | Gewicht | Würfel |
| (mm) | (KN) | (PS) | (mm) | (mm) | (mm) | (kg) | (m3) | |||
| HGDNQ16-18'' | 406-457 | 8x2 | 959 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22'' | 508-559 | 10x2 | 1057 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24'' | 559-610 | 12x2 | 1268 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26'' | 610-660 | 12x2 | 1268 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30'' | 711-762 | 12x2 | 1748 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32'' | 762-813 | 14x2 | 2937 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36'' | 864-914 | 16x2 | 2937 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38'' | 914-965 | 18x2 | 2937 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
