Herkunftsort:
Langfang, Hebei, China
Markenname:
suhigo
Zertifizierung:
ISO-9001
Treten Sie mit uns in Verbindung

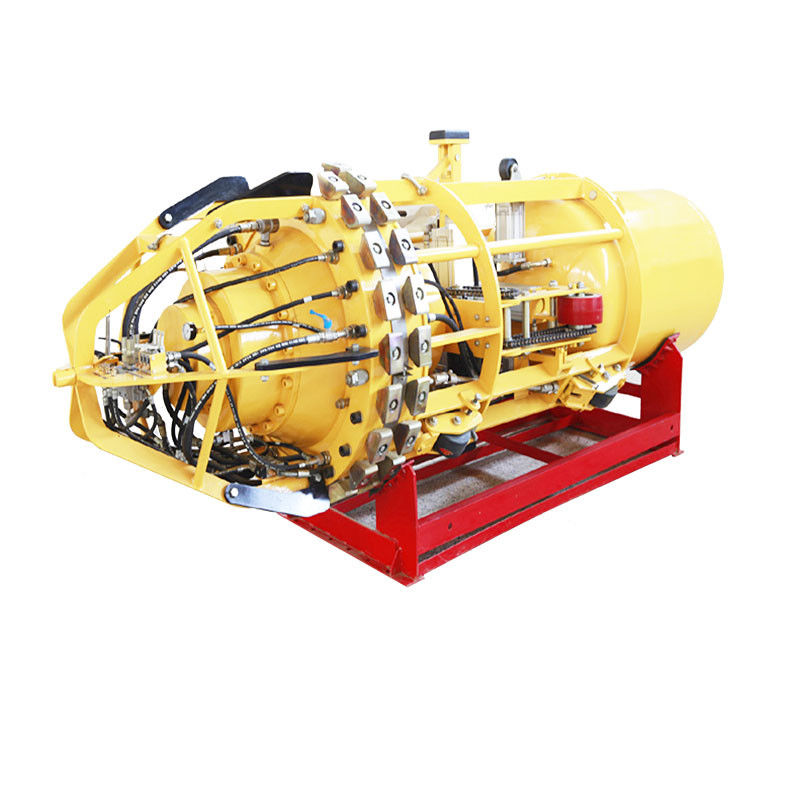

HGND-Serie Rohrleitung pneumatische interne Line-up-Klammer erzeugt Radialkraft von der Innenseite des Stahlrohrs, um schnell zwei Rohröffnungen auszurichten, um die Anforderungen des Rohrleitungsschweißens zu erfüllen.Es arbeitet und steuert mit Druckluft als Stromquelle.
Die Ausrüstung verwendet Druckluft als Stromquelle für die Fahrt, den Betrieb und die Steuerung.besonders geeignet für den Bau von Wasserleitungen und Öl- und Gasleitungen mit hohen Umweltschutzanforderungen, und kann den Bau verschiedener Rohrleitungen mit 6 "~ 80" Rohrdurchmesser und unterschiedlicher Wanddicke erfüllen.
Nicht selbstfahrende Klemme (manuell gezogen)
| MOdel | Rohrgröße | Nummern der Kolben | Kraft der Kolben | L | W | H | Gewicht | Ein Würfel |
| (mm) | (KN) | (mm) | (mm) | (mm) | (in kg) | (m3) | ||
| HGDNQ6 | 168 | 6X2 | 135 | 1473 | 150 | 150 | 35 | .04 |
| HGDNQ8 | 219 | 6X2 | 210 | 1593 | 189 | 189 | 55 | .06 |
| HGDNQ10 | 273 | 6X2 | 380 | 1665 | 240 | 240 | 60 | .09 |
| HGDNQ12-14 | 305-357 | 6X2 | 405 | 1751 | 280 | 280 | 100 | .14 |
Selbstfahrende Klemme (Fahrt mit eigener Kraft)
| MOdel | Rohrgröße | Nummern der Kolben | Kraft der Kolben | Motorleistung | Motor Nr. | L | W | H | Gewicht | Ein Würfel |
| (mm) | (KN) | (hp) | (mm) | (mm) | (mm) | (in kg) | (m3) | |||
| HGDNQ16-18 | 406-457 | 8x2 | 960 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22 | 508 bis 559 | 10x2 | 1060 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24 | 559 bis 610 | 12x2 | 1270 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26 | 610 bis 660 | 12x2 | 1270 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30 | 711 bis 762 | 12x2 | 1750 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32 | 762 bis 813 | 14x2 | 2940 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36 | 864 bis 914 | 16x2 | 2940 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38 | 914 bis 965 | 18x2 | 2940 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
| HGDNQ40-42 | 1016 bis 1067 | 20x2 | 2940 | 3 | 1 | 3029 | 980 | 980 | 982 | 3.0 |
| HGDNQ46-48 | 1168 bis 1219 | 20x2 | 4855 | 3 | 1 | 3100 | 1050 | 1050 | 1420 | 3.7 |
| HGDNQ48-50 | 1219 bis 1270 | 22x2 | 4855 | 3 | 2 | 3517 | 1120 | 1120 | 1876 | 5.2 |
| HGDNQ52-54 | 1321 bis 1372 | 22x2 | 4855 | 3 | 2 | 3520 | 1210 | 1210 | 1988 | 5.4 |
| HGDNQ56 | 1422 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ60 | 1524 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ62-66 | 1574 bis 1676 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ68-72 | 1727 bis 1727 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ76-80 | 1930 bis 2032 | 30x2 | 4855 | 3 | 2 | 4000 | 1800 | 1800 | 3855 | 13.0 |
Technische Merkmale der Suhigo-Pneumatik-Innenklemme:
1) Kompaktes Design, sichere und zuverlässige Leistung
Eine vernünftige Konstruktion und ein kontrollierbarer Produktionsprozess sorgen für die Bearbeitungsgenauigkeit und die Maßgenauigkeit der verschiedenen Teile, um die Leistung der Teile zu gewährleisten.
2) Hohe Ausrichtungsgenauigkeit und breiter Anwendungsbereich
Die Kernarbeitsteile werden aus international bekannten Marken ausgewählt und von den Strukturteilen des CNC-Bearbeitungszentrums verarbeitet, um eine hohe Ausrichtungsgenauigkeit der Ausrichtungskomponenten zu erreichen.
3) Erweiterte Anwendung
Durch den Austausch der Erweiterungsblöcke kann der Adapter den Bedürfnissen der in einem bestimmten Bereich wechselnden Rohrleitungsgröße gerecht werden.Erweitern Sie den Anwendungsbereich des Adapters und realisieren Sie eine Maschine mit mehreren Funktionen.
4) Sauber, effizient, Umweltschutz, starke Kletterfähigkeit und starke Passfähigkeit
Druckluft wird als Energiequelle verwendet, sie ist sauber, effizient und erfüllt die Anforderungen des HSE-Betriebsmanagements.
Weltbekannte Marke Luftmotor und kompakte Struktur Design, Energie sparen, und hat eine starke Kletterfähigkeit (> 20°) und starke Durchfahrfähigkeit (30 mal D)
5) Schnelle Anpassung, einfache Wartung
Bei Anpassung an unterschiedliche Wanddicken kann die Ausrüstung schnell, bequem und genau eingestellt werden, um eine hohe Arbeitseffizienz zu gewährleisten
6) Die pneumatische Klemme der Größe DNQ16' und höher verfügt über ein selbstfahrendes System.
Einstellbare Gehgeschwindigkeit, geringerer Luftverbrauch und bessere Kletterleistung.
Für das Bremsen wird eine doppelseitige Ausdehnung des Zylinders mit ausgezeichneter Bremskraft und Bremsgeschwindigkeit eingeführt.
Das Fahrsystem und das Bremssystem bilden eine Gasbahnversperrung, um die Flexibilität und Sicherheit des Fahrwerks zu verbessern.
7) Grenzvorrichtung, die dem Erweiterungssystem hinzugefügt wurde
In früheren Fällen gab es noch nie eine Verstopfung von Rohren.
